Зірочка — ключовий елемент ланцюгової передачі. Від правильного підбору зірочки залежить не лише ресурс самого ланцюга, а й стабільність роботи всього приводу: відсутність ривків, рівномірне зношування, мінімум шуму та вібрацій. Помилка в підборі зірочки обходиться дорого — прискорений знос ланцюга, пошкодження валів, незаплановані зупинки обладнання.
У цій статті розглянемо, як правильно підібрати зірочку до приводного роликового ланцюга: на які параметри звертати увагу, які типи зірочок існують і як уникнути найпоширеніших помилок.
Основні параметри підбору зірочки
Щоб підібрати зірочку правильно, потрібно визначити п’ять ключових параметрів: крок, кількість зубів, кількість рядів, діаметр посадкового отвору та тип конструкції. Розглянемо кожен з них.
Крок зірочки — найважливіший параметр
Крок зірочки — це відстань між центрами двох сусідніх зубів, виміряна по ділильному колу. Крок зірочки повинен точно відповідати кроку ланцюга. Це головне правило, без якого передача просто не працюватиме.
Найпоширеніші кроки приводних роликових ланцюгів і відповідних зірочок:
| Позначення ланцюга (ISO) | Позначення (ASA) | Крок, мм | Крок, дюйми |
|---|---|---|---|
| 06B | 35 | 9,525 | 3/8″ |
| 08B | 40 | 12,700 | 1/2″ |
| 10B | 50 | 15,875 | 5/8″ |
| 12B | 60 | 19,050 | 3/4″ |
| 16B | 80 | 25,400 | 1″ |
| 20B | 100 | 31,750 | 1 1/4″ |
| 24B | 120 | 38,100 | 1 1/2″ |
Зверніть увагу: стандарти ISO (європейський) та ASA (американський) мають однакові кроки, але відрізняються розмірами роликів і пластин. Зірочки для ланцюгів ISO та ASA не є взаємозамінними, навіть якщо крок співпадає. Завжди перевіряйте, за яким стандартом виготовлений ваш ланцюг.
Як визначити крок, якщо маркування не видно? Виміряйте штангенциркулем відстань між центрами двох сусідніх роликів ланцюга. Це і є крок. Якщо ланцюг сильно зношений, виміряйте відстань через 10 ланок і розділіть на 10 — так похибка буде мінімальною.
Докладніше про визначення кроку читайте у статті “Як підібрати приводний роликовий ланцюг ISO / ASA”
Кількість зубів
Кількість зубів зірочки безпосередньо впливає на передавальне число, швидкість обертання веденого валу та плавність роботи передачі.
Ведуча зірочка (мала) — встановлюється на валу двигуна або редуктора. Зазвичай має меншу кількість зубів.
Ведена зірочка (велика) — встановлюється на робочому валу механізму. Має більшу кількість зубів.
Практичні рекомендації щодо вибору кількості зубів:
- Мінімум зубів — не менше 13 для промислових передач. При меншій кількості зуби зазнають надмірного навантаження, ланцюг працює ривками, зростає шум і знос. Для тихохідних передач допускається 9–11 зубів.
- Оптимальний діапазон ведучої зірочки — від 17 до 25 зубів. У цьому діапазоні забезпечується найкращий баланс між плавністю роботи і компактністю.
- Максимум зубів — зазвичай до 100–120 зубів. При більшій кількості зуби стають занадто дрібними, що прискорює знос.
- Бажано обирати непарну кількість зубів — 17, 19, 21, 23. Це забезпечує рівномірне зношування: кожен зуб контактує з різними ланками ланцюга, а не з одними й тими самими.
Як розрахувати передавальне число? Передавальне число (i) = кількість зубів веденої зірочки / кількість зубів ведучої зірочки. Наприклад, ведуча зірочка z=17, ведена z=51 → i = 51/17 = 3. Це означає, що ведений вал обертатиметься втричі повільніше за ведучий.
Кількість рядів
Зірочки бувають однорядні, дворядні та трирядні — відповідно до типу ланцюга.
- Однорядні — для стандартних передач із помірним навантаженням.
- Дворядні (2ПР) — для передач з підвищеним навантаженням. Передають приблизно у 1,7 рази більшу потужність порівняно з однорядними.
- Трирядні (3ПР) — для важких промислових передач. Потужність приблизно у 2,5 рази вища.
Кількість рядів зірочки повинна точно відповідати кількості рядів ланцюга. Встановлення однорядної зірочки на дворядний ланцюг — неприпустиме.
Діаметр посадкового отвору
Зірочка встановлюється на вал, тому діаметр посадкового отвору повинен відповідати діаметру валу. Варіанти кріплення:
- Шпоночний паз — найпоширеніший спосіб фіксації. Зірочка з готовим отвором і шпоночним пазом під конкретний діаметр валу.
- Чорновий отвір — зірочка поставляється з мінімальним отвором, який потрібно розточити під ваш вал. Це найбільш гнучкий варіант.
- Конусна втулка (taper bush) — зірочка з посадкою під конусну затискну втулку. Зручний монтаж і демонтаж без нагрівання.
Якщо потрібна зірочка з нестандартним отвором — ми виготовляємо деталі під індивідуальні параметри.

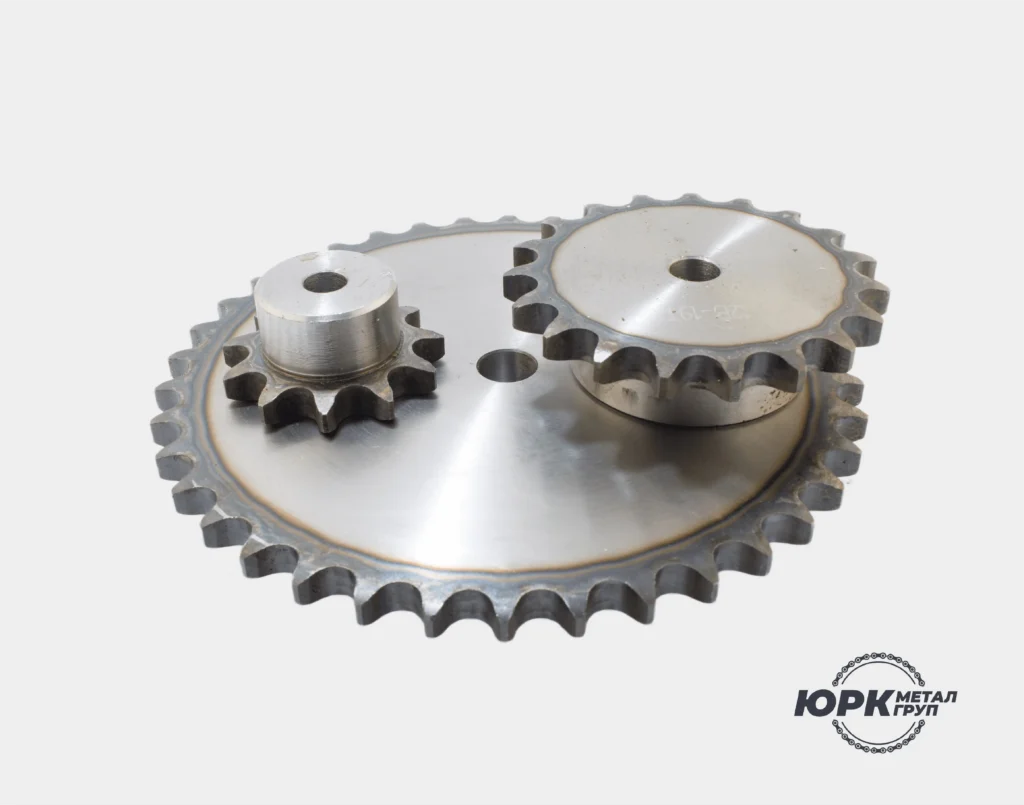

Типи конструкцій зірочок
Вибір конструкції залежить від умов монтажу, навантаження та бюджету.

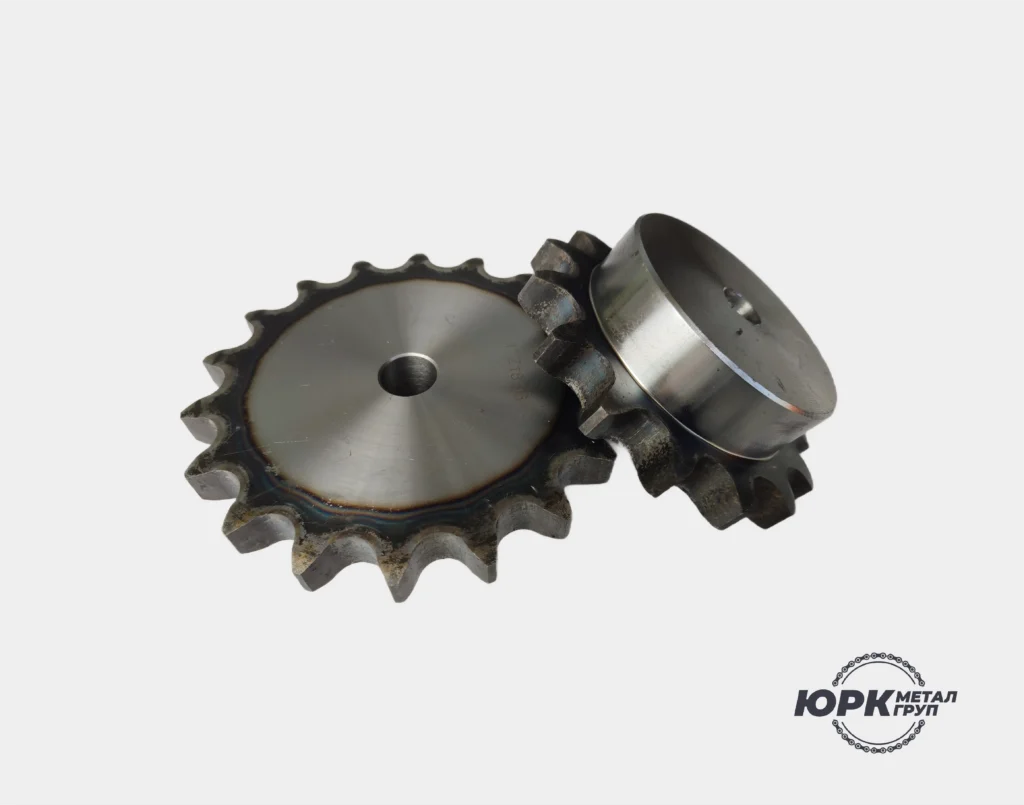

Зірочка зі ступицею (маточиною)
Найпоширеніший тип для промислових передач. Має виступаючу ступицю з одного або двох боків, що забезпечує надійну посадку на вал. Поставляється з готовим посадковим отвором і шпоночним пазом або під розточку.
Переваги: жорстка фіксація на валу, витримує значні навантаження, довговічність.
Коли обирати: стаціонарні промислові приводи, конвеєри, редуктори — скрізь, де потрібна надійність і немає обмежень по простору.
Плоска зірочка (вінець)
Зірочка без ступиці — тонкий диск із зубами. Має чорновий отвір, який розточується під потрібний діаметр.
Переваги: нижча ціна, менша вага, підходить для обмеженого простору.
Коли обирати: сільгосптехніка (комбайни, сівалки), допоміжні передачі, ситуації, де зірочка кріпиться на власну ступицю або фланець механізму.
Зірочка з каленим зубом
Зуби піддаються термічній обробці (загартовуванню) для підвищення зносостійкості. Твердість зуба зазвичай 40–50 HRC.
Коли обирати: абразивне середовище (пил, бруд, піщані кар’єри), високі навантаження, передачі, де заміна зірочки — складний і дорогий процес.
Зірочка під конусну втулку (taper bush)
Посадка на вал через конусну затискну втулку. Дозволяє швидко встановлювати та знімати зірочку без спеціального інструменту.
Коли обирати: обладнання, де потрібна регулярна заміна або переміщення зірочки по валу, конвеєрні системи.
Матеріал зірочки
Стандартний матеріал для більшості промислових зірочок — вуглецева сталь С45 (Ст45). Цей матеріал забезпечує достатню міцність і зносостійкість для типових умов експлуатації.
Для специфічних умов застосовують інші матеріали:
| Матеріал | Коли застосовується |
|---|---|
| Сталь С45 | Стандартні промислові передачі, загальне машинобудування |
| Сталь С45 з каленим зубом | Підвищений знос, абразивне середовище |
| Нержавіюча сталь (AISI 304/316) | Харчова промисловість, хімічне виробництво, вологе середовище |
| Чавун | Тихохідні передачі з помірним навантаженням |
| Пластик (поліамід, POM) | Харчова промисловість, низький шум, хімічно агресивне середовище |
Для харчової промисловості зірочки з нержавіючої сталі або спеціального пластику є обов’язковими — вони не піддаються корозії і відповідають санітарним нормам.
Як зрозуміти, що зірочку пора замінити?
Навіть правильно підібрана зірочка має обмежений ресурс. Ознаки, що зірочку потрібно замінити:
- Зуби стали загостреними — замість симетричного профілю зуб набуває форму «гачка». Це головна ознака критичного зносу.
- Ланцюг «набігає» на зуби — при натягуванні ланцюг піднімається на вершини зубів замість того, щоб сідати в западини.
- Підвищений шум і вібрація — зношена зірочка створює нерівномірне зачеплення.
- Видимий знос з одного боку зубів — свідчить про перекос (несоосність) валів.
Важливо: при заміні ланцюга завжди перевіряйте стан зірочок. Новий ланцюг на зношених зірочках швидко вийде з ладу. Оптимально — міняти ланцюг і зірочки комплектом.
Найпоширеніші помилки при підборі
Помилка 1: Змішування стандартів ISO та ASA. Ланцюг ISO 10B і ланцюг ASA 50 мають однаковий крок 15,875 мм, але різні розміри роликів. Зірочка під ISO не підійде до ланцюга ASA — передача буде працювати із заклинюваннями і прискореним зносом.
Помилка 2: Занадто мала кількість зубів. Економія на розмірі ведучої зірочки (наприклад, z=9 замість z=17) призводить до пульсації передачі, підвищеного шуму і зниження ресурсу ланцюга вдвічі й більше.
Помилка 3: Несоосність зірочок. Ведуча і ведена зірочки повинні бути у одній площині. Відхилення навіть на 2–3 мм призводить до одностороннього зносу зубів і бічних пластин ланцюга.
Помилка 4: Ігнорування зносу зірочки при заміні ланцюга. Новий ланцюг на зношеній зірочці прослужить у 3–5 разів менше нормативного терміну.
Як замовити зірочку в ЮРК Метал Груп
Ми поставляємо зірочки для приводних роликових ланцюгів усіх стандартних кроків (ISO та ASA), однорядні та багаторядні, зі ступицею та плоскі. Якщо потрібна зірочка з нестандартними параметрами — виготовимо за вашим кресленням або зразком.
Для підбору зірочки вам потрібно знати:
- Крок ланцюга (або маркування ланцюга)
- Кількість зубів
- Кількість рядів
- Діаметр валу
- Тип кріплення (шпоночний паз, конусна втулка, чорновий отвір)
Зателефонуйте нам або залиште заявку на сайті — допоможемо підібрати оптимальний варіант під ваше обладнання.
A: Крок зірочки дорівнює кроку ланцюга. Виміряйте штангенциркулем відстань між центрами двох сусідніх роликів ланцюга — це і є крок. Найпоширеніші кроки: 12,7 мм (08B), 15,875 мм (10B), 19,05 мм (12B), 25,4 мм (16B).
A: Ні. Хоча кроки збігаються, розміри роликів і пластин відрізняються. Використання зірочки невідповідного стандарту призведе до прискореного зносу і неправильного зачеплення.
A: Для промислових передач рекомендується не менше 17 зубів на ведучій зірочці. Оптимальний діапазон — 17–25 зубів. Менша кількість зубів збільшує пульсацію і знос.
A: Зірочку потрібно замінити, коли зуби набувають загостреної форми («гачок»), ланцюг набігає на вершини зубів або з’являється підвищений шум і вібрація. При заміні ланцюга завжди перевіряйте стан зірочок.
