Звёздочка — ключевой элемент цепной передачи. От правильного подбора звёздочки зависит не только ресурс самой цепи, но и стабильность работы всего привода: отсутствие рывков, равномерный износ, минимум шума и вибраций. Ошибка в подборе звёздочки обходится дорого — ускоренный износ цепи, повреждение валов, внеплановые остановки оборудования.
В этой статье рассмотрим, как правильно подобрать звёздочку к приводной роликовой цепи: на какие параметры обращать внимание, какие типы звёздочек существуют и как избежать самых распространённых ошибок.
Основные параметры подбора звёздочки
Чтобы подобрать звёздочку правильно, нужно определить пять ключевых параметров: шаг, количество зубьев, количество рядов, диаметр посадочного отверстия и тип конструкции. Рассмотрим каждый из них.
Шаг звёздочки — самый важный параметр
Шаг звёздочки — это расстояние между центрами двух соседних зубьев, измеренное по делительной окружности. Шаг звёздочки должен точно соответствовать шагу цепи. Это главное правило, без которого передача просто не будет работать.
Наиболее распространённые шаги приводных роликовых цепей и соответствующих звёздочек:
| Обозначение цепи (ISO) | Обозначение (ASA) | Шаг, мм | Шаг, дюймы |
|---|---|---|---|
| 06B | 35 | 9,525 | 3/8″ |
| 08B | 40 | 12,700 | 1/2″ |
| 10B | 50 | 15,875 | 5/8″ |
| 12B | 60 | 19,050 | 3/4″ |
| 16B | 80 | 25,400 | 1″ |
| 20B | 100 | 31,750 | 1 1/4″ |
| 24B | 120 | 38,100 | 1 1/2″ |
Обратите внимание: стандарты ISO (европейский) и ASA (американский) имеют одинаковые шаги, но отличаются размерами роликов и пластин. Звёздочки для цепей ISO и ASA не являются взаимозаменяемыми, даже если шаг совпадает. Всегда проверяйте, по какому стандарту изготовлена ваша цепь.
Как определить шаг, если маркировка не видна? Измерьте штангенциркулем расстояние между центрами двух соседних роликов цепи. Это и есть шаг. Если цепь сильно изношена, измерьте расстояние через 10 звеньев и разделите на 10 — так погрешность будет минимальной.
Подробнее об определении шага читайте в статье «Как подобрать приводную роликовую цепь ISO / ASA»
Количество зубьев
Количество зубьев звёздочки напрямую влияет на передаточное число, скорость вращения ведомого вала и плавность работы передачи.
Ведущая звёздочка (малая) — устанавливается на валу двигателя или редуктора. Обычно имеет меньшее количество зубьев.
Ведомая звёздочка (большая) — устанавливается на рабочем валу механизма. Имеет большее количество зубьев.
Практические рекомендации по выбору количества зубьев:
- Минимум зубьев — не менее 13 для промышленных передач. При меньшем количестве зубья подвергаются чрезмерной нагрузке, цепь работает рывками, возрастает шум и износ. Для тихоходных передач допускается 9–11 зубьев.
- Оптимальный диапазон ведущей звёздочки — от 17 до 25 зубьев. В этом диапазоне обеспечивается лучший баланс между плавностью работы и компактностью.
- Максимум зубьев — обычно до 100–120 зубьев. При большем количестве зубья становятся слишком мелкими, что ускоряет износ.
- Желательно выбирать нечётное количество зубьев — 17, 19, 21, 23. Это обеспечивает равномерный износ: каждый зуб контактирует с разными звеньями цепи, а не с одними и теми же.
Как рассчитать передаточное число? Передаточное число (i) = количество зубьев ведомой звёздочки / количество зубьев ведущей звёздочки. Например, ведущая звёздочка z=17, ведомая z=51 → i = 51/17 = 3. Это значит, что ведомый вал будет вращаться в три раза медленнее ведущего.
Количество рядов
Звёздочки бывают однорядные, двухрядные и трёхрядные — в соответствии с типом цепи.
- Однорядные — для стандартных передач с умеренной нагрузкой.
- Двухрядные (2ПР) — для передач с повышенной нагрузкой. Передают примерно в 1,7 раза большую мощность по сравнению с однорядными.
- Трёхрядные (3ПР) — для тяжёлых промышленных передач. Мощность примерно в 2,5 раза выше.
Количество рядов звёздочки должно точно соответствовать количеству рядов цепи. Установка однорядной звёздочки на двухрядную цепь — недопустима.
Диаметр посадочного отверстия
Звёздочка устанавливается на вал, поэтому диаметр посадочного отверстия должен соответствовать диаметру вала. Варианты крепления:
- Шпоночный паз — наиболее распространённый способ фиксации. Звёздочка с готовым отверстием и шпоночным пазом под конкретный диаметр вала.
- Черновое отверстие — звёздочка поставляется с минимальным отверстием, которое нужно расточить под ваш вал. Это наиболее гибкий вариант.
- Коническая втулка (taper bush) — звёздочка с посадкой под коническую зажимную втулку. Удобный монтаж и демонтаж без нагрева.
Типы конструкций звёздочек
Выбор конструкции зависит от условий монтажа, нагрузки и бюджета.

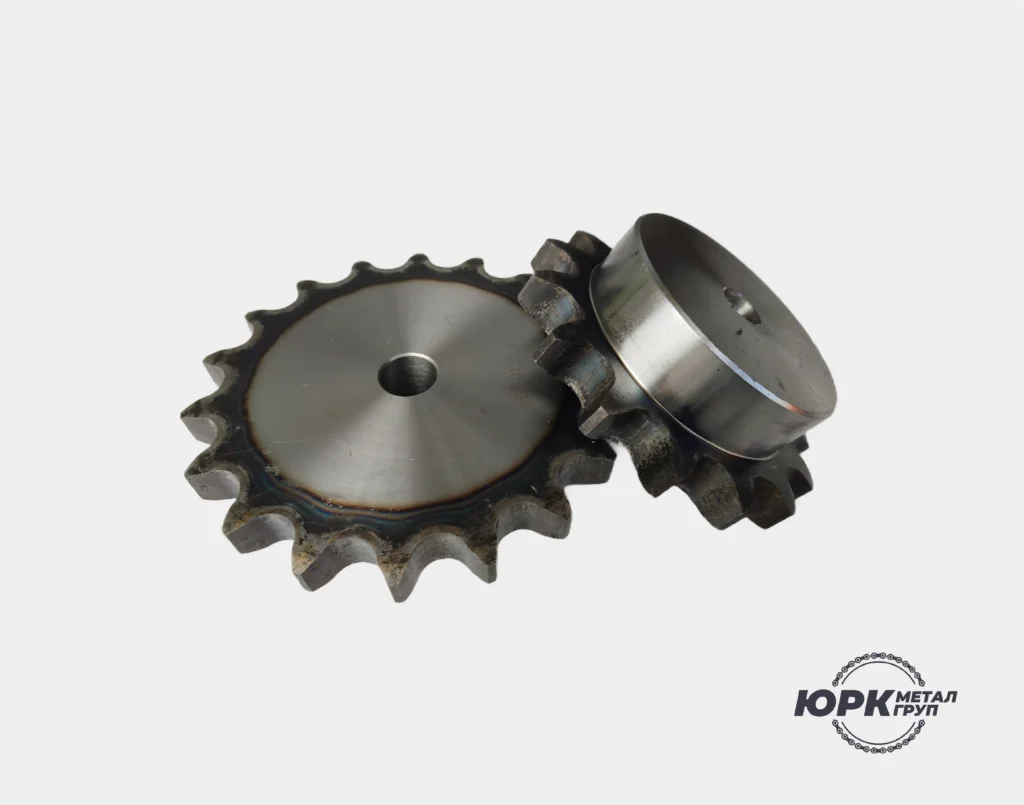

Звёздочка со ступицей
Наиболее распространённый тип для промышленных передач. Имеет выступающую ступицу с одной или двух сторон, что обеспечивает надёжную посадку на вал. Поставляется с готовым посадочным отверстием и шпоночным пазом или под расточку.
Преимущества: жёсткая фиксация на валу, выдерживает значительные нагрузки, долговечность.
Когда выбирать: стационарные промышленные приводы, конвейеры, редукторы — везде, где нужна надёжность и нет ограничений по пространству.
Плоская звёздочка (венец)
Звёздочка без ступицы — тонкий диск с зубьями. Имеет черновое отверстие, которое растачивается под нужный диаметр.
Преимущества: более низкая цена, меньший вес, подходит для ограниченного пространства.
Когда выбирать: сельхозтехника (комбайны, сеялки), вспомогательные передачи, ситуации, где звёздочка крепится на собственную ступицу или фланец механизма.
Звёздочка с калёным зубом
Зубья подвергаются термической обработке (закалке) для повышения износостойкости. Твёрдость зуба обычно 40–50 HRC.
Когда выбирать: абразивная среда (пыль, грязь, песчаные карьеры), высокие нагрузки, передачи, где замена звёздочки — сложный и дорогой процесс.
Звёздочка под коническую втулку (taper bush)
Посадка на вал через коническую зажимную втулку. Позволяет быстро устанавливать и снимать звёздочку без специального инструмента.
Когда выбирать: оборудование, где нужна регулярная замена или перемещение звёздочки по валу, конвейерные системы.
Материал звёздочки
Стандартный материал для большинства промышленных звёздочек — углеродистая сталь С45 (Ст45). Этот материал обеспечивает достаточную прочность и износостойкость для типичных условий эксплуатации.
Для специфических условий применяют другие материалы:
| Материал | Когда применяется |
|---|---|
| Сталь С45 | Стандартные промышленные передачи, общее машиностроение |
| Сталь С45 с калёным зубом | Повышенный износ, абразивная среда |
| Нержавеющая сталь (AISI 304/316) | Пищевая промышленность, химическое производство, влажная среда |
| Чугун | Тихоходные передачи с умеренной нагрузкой |
| Пластик (полиамид, POM) | Пищевая промышленность, низкий шум, химически агрессивная среда |
Для пищевой промышленности звёздочки из нержавеющей стали или специального пластика являются обязательными — они не подвержены коррозии и соответствуют санитарным нормам.
Просмотреть каталог звёздочек.

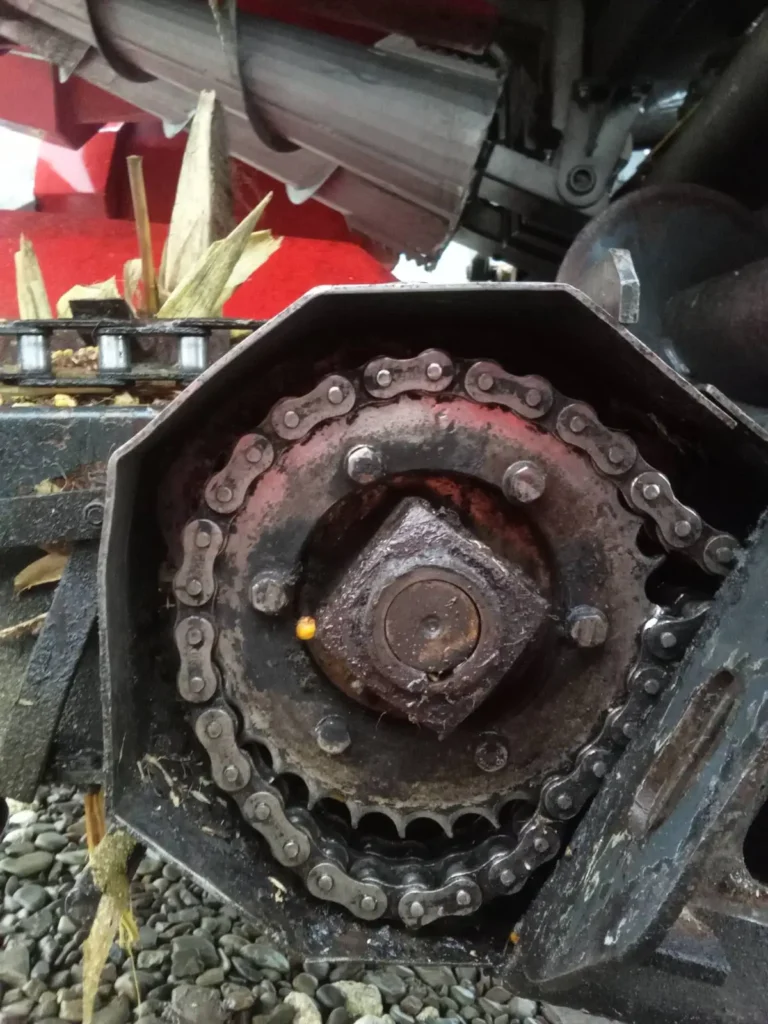

Как понять, что звёздочку пора менять?
Даже правильно подобранная звёздочка имеет ограниченный ресурс. Признаки, что звёздочку нужно заменить:
- Зубья стали заострёнными — вместо симметричного профиля зуб приобретает форму «крючка». Это главный признак критического износа.
- Цепь «набегает» на зубья — при натяжении цепь поднимается на вершины зубьев вместо того, чтобы садиться во впадины.
- Повышенный шум и вибрация — изношенная звёздочка создаёт неравномерное зацепление.
- Видимый износ с одной стороны зубьев — свидетельствует о перекосе (несоосности) валов.
Важно: при замене цепи всегда проверяйте состояние звёздочек. Новая цепь на изношенных звёздочках быстро выйдет из строя. Оптимально — менять цепь и звёздочки комплектом.
Самые распространённые ошибки при подборе
Ошибка 1: Смешивание стандартов ISO и ASA. Цепь ISO 10B и цепь ASA 50 имеют одинаковый шаг 15,875 мм, но разные размеры роликов. Звёздочка под ISO не подойдёт к цепи ASA — передача будет работать с заклиниваниями и ускоренным износом.
Ошибка 2: Слишком малое количество зубьев. Экономия на размере ведущей звёздочки (например, z=9 вместо z=17) приводит к пульсации передачи, повышенному шуму и снижению ресурса цепи вдвое и более.
Ошибка 3: Несоосность звёздочек. Ведущая и ведомая звёздочки должны находиться в одной плоскости. Отклонение даже на 2–3 мм приводит к одностороннему износу зубьев и боковых пластин цепи.
Ошибка 4: Игнорирование износа звёздочки при замене цепи. Новая цепь на изношенной звёздочке прослужит в 3–5 раз меньше нормативного срока.
Как заказать звёздочку в ЮРК Метал Груп
Мы поставляем звёздочки для приводных роликовых цепей всех стандартных шагов (ISO и ASA), однорядные и многорядные, со ступицей и плоские. Если нужна звёздочка с нестандартными параметрами — изготовим по вашему чертежу или образцу.
Для подбора звёздочки вам нужно знать:
- Шаг цепи (или маркировку цепи)
- Количество зубьев
- Количество рядов
- Диаметр вала
- Тип крепления (шпоночный паз, коническая втулка, черновое отверстие)
Позвоните нам или оставьте заявку на сайте — поможем подобрать оптимальный вариант под ваше оборудование.
A: Шаг звёздочки равен шагу цепи. Измерьте штангенциркулем расстояние между центрами двух соседних роликов цепи — это и есть шаг. Наиболее распространённые шаги: 12,7 мм (08B), 15,875 мм (10B), 19,05 мм (12B), 25,4 мм (16B).
A: Нет. Хотя шаги совпадают, размеры роликов и пластин отличаются. Использование звёздочки несоответствующего стандарта приведёт к ускоренному износу и неправильному зацеплению.
A: Для промышленных передач рекомендуется не менее 17 зубьев на ведущей звёздочке. Оптимальный диапазон — 17–25 зубьев. Меньшее количество зубьев увеличивает пульсацию и износ.
A: Звёздочку нужно заменить, когда зубья приобретают заострённую форму («крючок»), цепь набегает на вершины зубьев или появляется повышенный шум и вибрация. При замене цепи всегда проверяйте состояние звёздочек.
