Як підібрати приводний роликовий ланцюг ISO / ASA під обладнання
Приводні роликові ланцюги ISO / ASA застосовуються у промислових приводах, конвеєрних системах, аграрній техніці та інших вузлах передачі, де механізм повинен стабільно працювати під навантаженням. Помилка при підборі ланцюга рідко обмежується лише його прискореним зносом — як правило, вона призводить до зношування зірочок, нестабільної роботи передачі, шуму, ривків і позапланових зупинок обладнання.
Щоб цього уникнути, підбирати ланцюг потрібно не «приблизно за розміром», а за конкретними параметрами: стандартом, кроком, рядністю, типом виконання, сумісністю із зірочками та умовами експлуатації. Якщо вам потрібні приводні роликові ланцюги ISO / ASA під конкретне обладнання, важливо відразу орієнтуватися на технічні параметри, а не лише на зовнішню схожість.
Де застосовуються роликові ланцюги ISO / ASA
Такі ланцюги використовують там, де потрібно передати крутний момент між валами або забезпечити стабільну роботу приводу в складних умовах. Це можуть бути виробничі лінії, конвеєри, фасувальне обладнання, приводи машин і механізмів, сільськогосподарська техніка.
Їх цінують за універсальність, надійну роботу під навантаженням, широку доступність комплектуючих і можливість підібрати рішення під конкретний режим роботи.
З чого починати підбір
Перший крок — не шукати «схожий ланцюг», а визначити стандарт, за яким працює вузол. Для привідних роликових ланцюгів це зазвичай одна з двох груп: ISO або ASA (ANSI). Вони відрізняються геометрією, позначеннями типорозмірів і сумісністю з комплектуючими.
Якщо обладнання розраховане під один стандарт, замінювати ланцюг «майже таким самим» з іншої серії ризиковано. Навіть зовні схожі ланцюги різних стандартів можуть некоректно сідати на зірочку, що призводить до підвищеного зносу та збоїв у роботі.
Якщо на старому ланцюзі збереглося маркування, підбір значно спрощується. Якщо маркування стерте, потрібно орієнтуватися на фактичні розміри та параметри вузла.

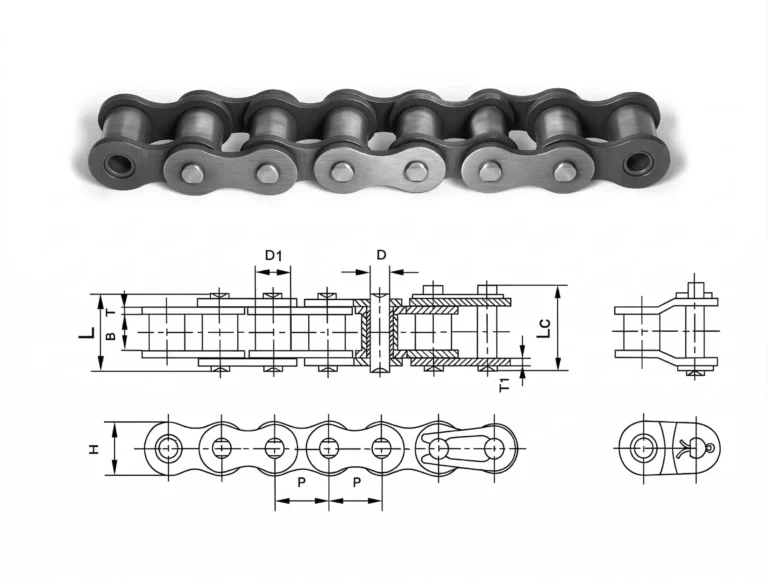

Крок ланцюга — базовий параметр підбору
Крок визначає, чи правильно ланцюг працюватиме із зірочкою і чи взагалі підходить під механізм. Якщо крок не збігається, ланцюг не сяде на зубці коректно. Наслідки зазвичай відчутні одразу: нерівномірний хід, удари, локальний знос і передчасний вихід вузла з ладу.
При підборі заміни потрібно точно визначити:
- стандарт ланцюга — ISO чи ASA;
- крок;
- ширину між внутрішніми пластинами;
- конструктивне виконання;
- сумісність із наявною зірочкою.
Підбір «на око» за фото без вимірювань — одна з найпоширеніших причин помилок.
Як обрати рядність: однорядний, дворядний чи багаторядний
Рядність безпосередньо впливає на несучу здатність ланцюга. Залежно від навантаження та конструкції приводу застосовують однорядні, дворядні, трирядні або чотирирядні варіанти.
Логіка тут проста: чим вище робоче навантаження і чим жорсткіші умови роботи, тим уважніше потрібно оцінювати, чи достатньо однорядного рішення. Але збільшення рядності — це не просто спроба «взяти міцніший ланцюг». Багаторядний варіант потребує відповідної зірочки, правильних посадкових параметрів і достатнього простору в конструкції.
Тому рядність підбирають під реальне навантаження, швидкість роботи та конструкцію передачі, а не за принципом «більше — краще».
Тип виконання: чому він має значення
Окрім розмірів, важливо враховувати конструктивне виконання ланцюга — наприклад, тип A, тип B або посилені варіанти.
Якщо обладнання працює інтенсивно, з частими пусками, ударними навантаженнями, у запиленому чи вологому середовищі, стандартного виконання може бути недостатньо. У таких випадках ланцюг підбирають з урахуванням реального режиму роботи, а не лише геометрії.

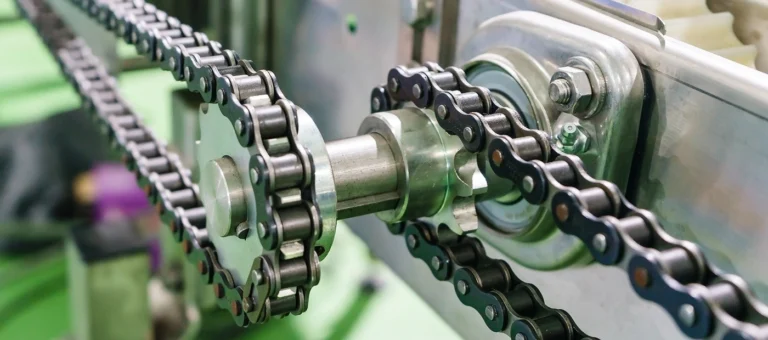

Сумісність із зірочками — момент, який часто ігнорують
Навіть правильно підібраний за стандартом і кроком ланцюг не забезпечить надійної роботи, якщо є проблема із сумісністю зі зірочкою. При заміні обов’язково перевіряйте:
- відповідність кроку;
- відповідність профілю зубців;
- відповідність рядності;
- фактичний стан зірочки.
Новий ланцюг на зношеній зірочці працює некоректно і прискорює знос обох елементів. Тому при заміні завжди оцінюйте стан пари «ланцюг + зірочка», а не лише одного компонента. Якщо зірочка потребує заміни, її варто підбирати одночасно з ланцюгом. Переглянути сумісні зірочки для ланцюгів варто ще на етапі підбору.
Які умови роботи потрібно врахувати
Одна й та сама серія ланцюгів може поводитися по-різному залежно від середовища експлуатації. На ресурс суттєво впливають:
- пил і абразивні частинки;
- волога;
- перепади температур;
- характер навантаження — рівномірне чи ударне;
- інтенсивність роботи;
- якість і регулярність обслуговування.
Без урахування цих факторів навіть правильний за стандартом ланцюг зношуватиметься значно швидше, ніж очікувалося. Тому при підборі важливо повідомляти не лише маркування, а й те, де саме та в якому режимі працює вузол.
Що підготувати для точного підбору
Щоб підібрати привідний роликовий ланцюг швидко й без помилок, бажано мати:
- маркування старого ланцюга, якщо воно збереглося;
- стандарт — ISO або ASA;
- крок;
- рядність;
- потрібну довжину;
- фото ланцюга та зірочки;
- короткий опис обладнання та умов роботи.
Чим точніші вихідні дані, тим менший ризик помилки й повторної зупинки обладнання.
Типові помилки при виборі роликового ланцюга
Підбір лише за зовнішнім виглядом. Ланцюг, схожий зовні, може не відповідати за стандартом або кроком.
Ігнорування рядності. Замінювати багаторядний ланцюг на однорядний або навпаки без перевірки вузла неприпустимо.
Відсутність перевірки зірочки. Новий ланцюг не компенсує зношену або неправильно підібрану зірочку.
Ігнорування умов експлуатації. Пил, волога, ударні навантаження та високий темп роботи суттєво скорочують ресурс.
Підбір «із запасом» без розрахунку. Більший або «міцніший» ланцюг не завжди є правильним рішенням, якщо конструкція вузла цього не передбачає.
Висновок
Правильний підбір привідного роликового ланцюга ISO / ASA починається з точного визначення параметрів: стандарту, кроку, рядності, типу виконання, сумісності із зірочками та реальних умов роботи. Не з ціни й не із зовнішньої схожості.
Якщо ви не впевнені у виборі, зберіть максимум вихідних даних: маркування, розміри, фото, опис умов роботи. Це найшвидший спосіб уникнути помилок, зменшити знос вузлів і не повертатися до заміни вдруге. Переглянути доступні варіанти можна в каталозі промислових ланцюгів.
