Звездочки под цепь ПРД-38,0 и ТРД-38,0
Подбираем и поставляем звёздочки под цепь ПРД-38,0 и ТРД-38,0 (шаг 38,0 мм) в двух вариантах исполнения:
- Чугунные звёздочки — готовы к монтажу на вал (со шпоночным пазом);
- Стальные звёздочки — с черновым отверстием под последующую расточку под ваши параметры.
Основные типоразмеры есть в наличии, поэтому заказ выполняем оперативно. Поможем подобрать решение под вашу технику и условия работы (аграрная и промышленная сфера).
Для быстрого подбора сообщите: Z (число зубьев), тип ступицы, требуемое отверстие/шпонку и, по возможности, фото узла — предложим совместимый вариант и подготовим предложение.
Пришлите фото звёздочки или узла — поможем определить параметры и предложим подходящий вариант.
Каталог звёздочек ПРД-38,0 и ТРД-38,0 по числу зубьев

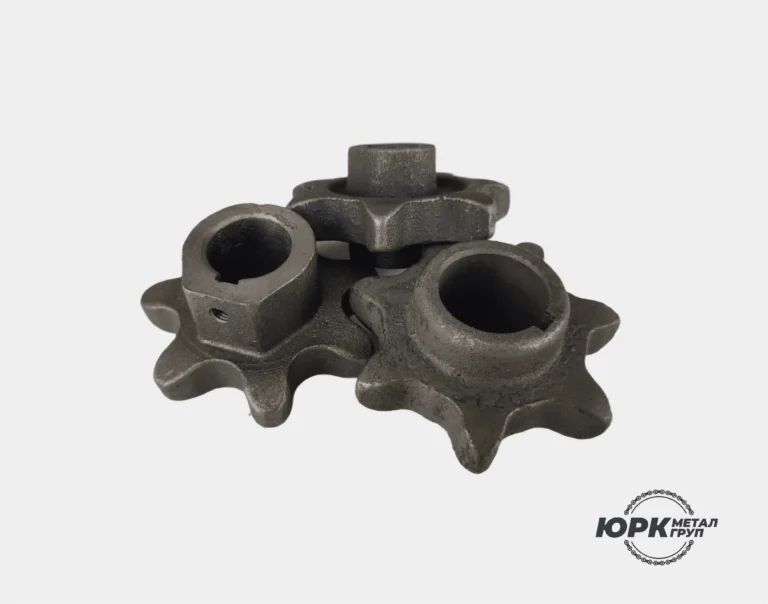

Звёздочка Z=7 под цепь ПРД-38,0/ТРД-38,0
| Зубья Z | Отверстие d, мм | Тип ступицы | Шаг t, мм | |
|---|---|---|---|---|
| 7 Запрос цены | 20 | односторонняя | 38 | Запрос цены |
| 7 Запрос цены | 20 | двусторонняя | 38 | Запрос цены |
| 7 Запрос цены | 25 | односторонняя | 38 | Запрос цены |
| 7 Запрос цены | 30 | односторонняя | 38 | Запрос цены |
| 7 Запрос цены | 30 | двусторонняя | 38 | Запрос цены |
| 7 Запрос цены | 35 | двусторонняя | 38 | Запрос цены |
t = 38,0 мм — шаг цепи; d — посадочное отверстие. Для заказа выберите точное исполнение ступицы.

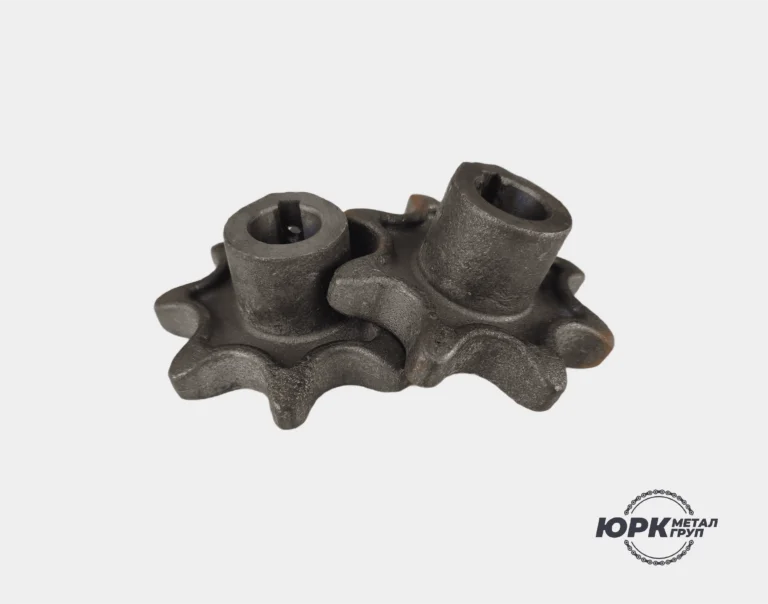

Звёздочка Z=8 под цепь ПРД-38,0/ТРД-38,0
| Зубья Z | Отверстие d, мм | Тип ступицы | Шаг t, мм | |
|---|---|---|---|---|
| 8 Запрос цены | 25 | односторонняя | 38 | Запрос цены |
t = 38,0 мм — шаг цепи; d — посадочное отверстие.

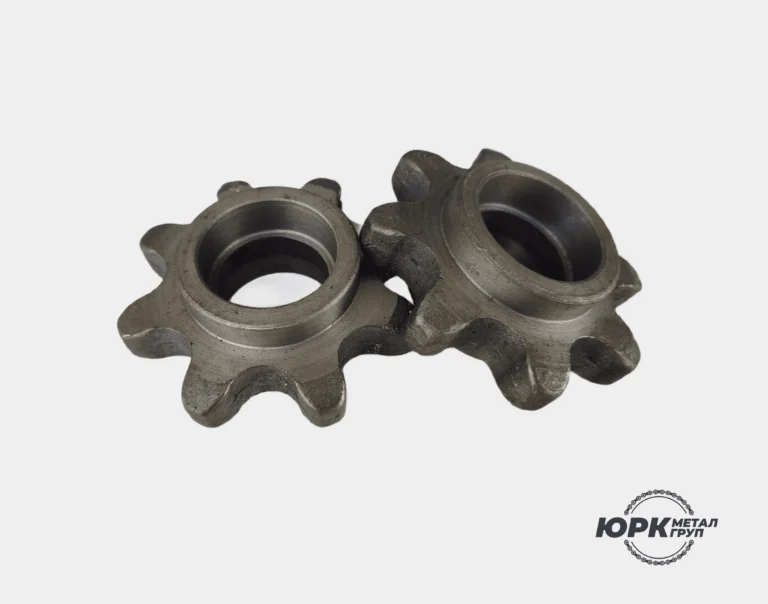

Звёздочка Z=8 под подшипник под цепь ПРД-38,0/ТРД-38,0
| Зубья Z | Назначение | Шаг t, мм | |
|---|---|---|---|
| 8 Запрос цены | под подшипник 204 | 38 | Запрос цены |
t = 38,0 мм — шаг цепи. Исполнение предназначено для установки подшипника 204.

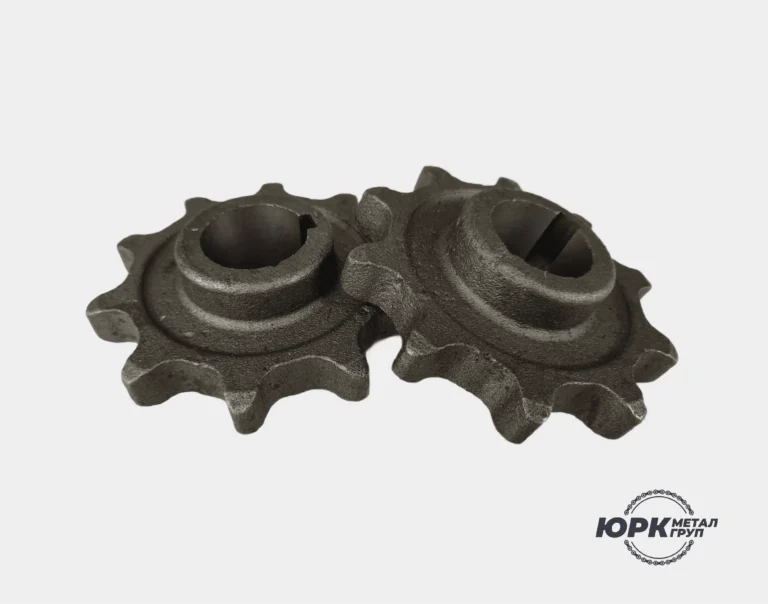

Звёздочка Z=9 под цепь ПРД-38,0/ТРД-38,0
| Зубья Z | Отверстие d, мм | Тип ступицы | Шаг t, мм | |
|---|---|---|---|---|
| 9 Запрос цены | 40 | односторонняя | 38 | Запрос цены |
t = 38,0 мм — шаг цепи; d — посадочное отверстие.

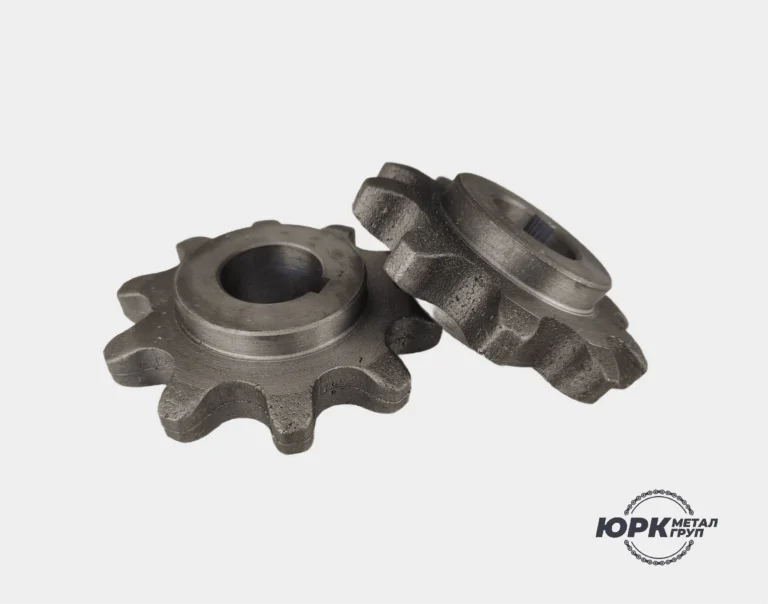

Звёздочка Z=10 под цепь ПРД-38,0/ТРД-38,0
| Зубья Z | Отверстие d, мм | Тип ступицы | Шаг t, мм | |
|---|---|---|---|---|
| 10 Запрос цены | 30 | односторонняя | 38 | Запрос цены |
| 10 Запрос цены | 40 | двусторонняя | 38 | Запрос цены |
| 10 Запрос цены | 50 | двусторонняя | 38 | Запрос цены |
t = 38,0 мм — шаг цепи; d — посадочное отверстие.

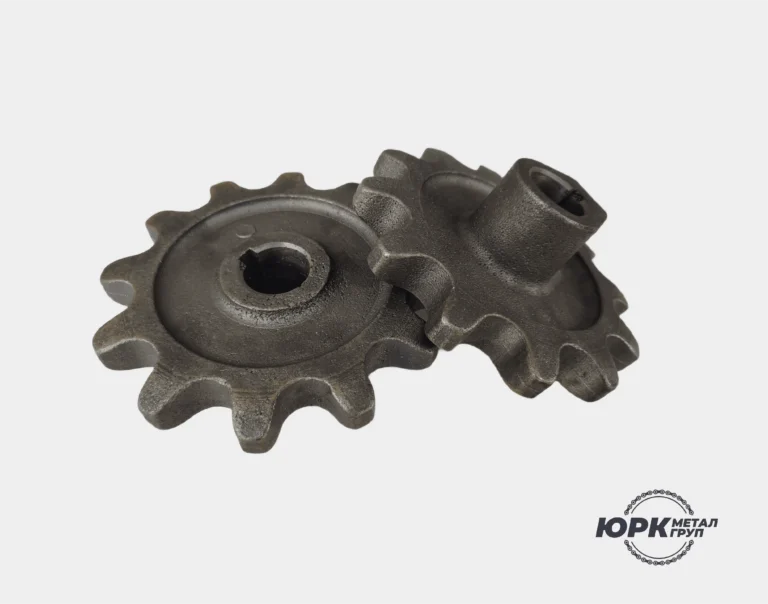

Звёздочка Z=12 под цепь ПРД-38,0/ТРД-38,0
| Зубья Z | Отверстие d, мм | Тип ступицы | Шаг t, мм | |
|---|---|---|---|---|
| 12 Запрос цены | 30 | односторонняя | 38 | Запрос цены |
t = 38,0 мм — шаг цепи; d — посадочное отверстие.

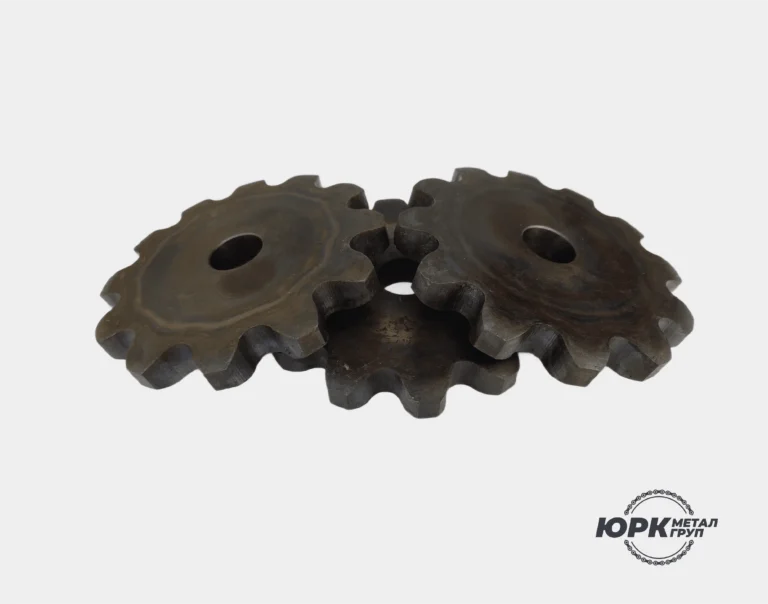

Звёздочки под цепь (сталь)
| Зубья Z | Материал | Предварит. отверстие мм | Шаг t, мм | |
|---|---|---|---|---|
| 8–20 Запрос на изготовление | сталь | 30 | 38 | Запрос на изготовление |
Изготовление из стали по чертежу, эскизу или образцу. Перед запуском согласовываются точное Z, посадка, ступица, шпоночный паз и другие размеры.
Изготовление звёздочек под заказ
Изготавливаем стальные звездочки под транспортерную цепь с шагом 38,0 / 38,1 / 38,4 / 41,3 / 41,4 по чертежу, эскизу или образцу. Возможен вариант с черновым отверстием под последующую расточку под вашу посадку (отверстие/шпонка/фиксация).
Для точного расчёта стоимости нам нужны базовые параметры: Z (число зубьев), тип ступицы, требуемое отверстие и шпонка (или другой способ крепления), а также условия работы. По возможности — приложите фото узла или образца.
Чтобы быстро получить цену: скачайте анкету, заполните её и отправьте на электронную почту — подготовим расчёт и предложение под ваши требования.
Материалы для изготовления звёздочек
Подбираем материал звёздочки под нагрузку, скорость и условия эксплуатации (пыль/влага/абразив). В ассортименте — звёздочки цепных передач для промышленного и аграрного применения.- Чугун: СЧ15–32, СЧ18–36, СЧ21–40;
- Среднеуглеродистые и легированные стали: 40, 45, 40Х, 35Л, 35ХГСА;
- Пластмассы (капрон, полиуретан) — для натяжных/направляющих звёздочек, которые не передают крутящий момент.
Когда выбирают чугунные, а когда стальные звёздочки
Чугунные звёздочки целесообразны при небольших окружных скоростях и умеренных нагрузках. Стальные звёздочки, как правило, выбирают для более высоких скоростей, больших нагрузок и повышенных требований к ресурсу.Термическая обработка и износостойкость
Для увеличения ресурса возможны следующие варианты обработки (в зависимости от материала и задачи):- Чугунные — твёрдость зубчатого венца после закалки и отпуска: HB 320–430;
- Стальные — закалка ТВЧ до твёрдости HRC 35–50 на глубину 2–3 мм.
Технология изготовления
Технология зависит от материала и технических требований узла:- Чугунные звёздочки — отливка с готовыми зубьями с последующей обработкой отверстия в ступице и торцов;
- Стальные звёздочки — фрезерованные или накатанные зубья (накатка всё чаще применяется в серийном производстве);
- Стальные звёздочки толщиной до 6 мм могут изготавливаться методом холодной штамповки с готовыми зубьями;
- Шпоночные канавки выполняются протяжкой или методом долбления, крепёжные/стопорные отверстия сверлятся, при необходимости нарезается резьба.
Подбор под ваш узел
Поможем выбрать материал и исполнение под ваши условия работы и совместимость с цепью/звёздочкой/направляющими. Пришлите фото узла или укажите шаг цепи, Z, посадку (d/шпонка) и среду — быстро предложим варианты.Частые вопросы о звёздочках ПРД-38,0 и ТРД-38,0
Чем отличаются звёздочки для ПРД-38,0 и ТРД-38,0?
При подборе важны не только шаг, но и тип цепи и геометрия зацепления. Поэтому не следует считать все исполнения взаимозаменяемыми. Пришлите маркировку, основные размеры или фото цепи и звёздочки — мы проверим совместимость.
Как правильно определить число зубьев Z?
Посчитайте все зубья по окружности звёздочки. Если часть изношена или закрыта кожухом, пришлите фото с нескольких ракурсов — поможем определить Z и нужное исполнение.
Какие данные нужны для точного подбора?
Желательно сообщить Z, тип цепи, диаметр посадочного отверстия, размер шпоночного паза, тип ступицы и условия работы. Фото звёздочки, цепи или всего узла значительно ускоряет подбор.
Когда выбирать чугунную, а когда стальную звёздочку?
Чугунные звёздочки обычно применяют при умеренных скоростях и нагрузках. Стальные целесообразны для более высоких нагрузок, скоростей и повышенных требований к ресурсу.
Можно ли выполнить отверстие и шпоночный паз под наш вал?
Да. Возможны черновое отверстие под последующую расточку, готовая посадка, шпоночный паз, крепёжные или стопорные отверстия. Окончательное исполнение согласовываем по вашим размерам, чертежу или образцу.
Есть ли звёздочки в наличии и как выполняется доставка?
Наличие зависит от числа зубьев, материала и посадки. Актуальный статус и срок поставки сообщим в ответ на запрос. Отправляем заказы по Украине удобным для клиента перевозчиком.
