Зірочки під ланцюг ПРД-38,0 і ТРД-38,0
Підбираємо та постачаємо зірочки під ланцюг ПРД-38,0 і ТРД-38,0 (крок 38 мм) у двох варіантах виконання:
- Чавунні зірочки — готові до монтажу на вал (зі шпоночним пазом);
- Сталеві зірочки — з чорновим отвором під подальшу розточку під ваші параметри.
Основні типорозміри є в наявності, тому замовлення виконуємо швидко. Підкажемо оптимальний варіант під вашу техніку та умови роботи (аграрна й промислова сфера).
Для швидкого підбору повідомте: кількість зубів (Z), тип маточини, потрібний отвір/шпонку та, за можливості, фото вузла — підберемо сумісну зірочку і підготуємо пропозицію.

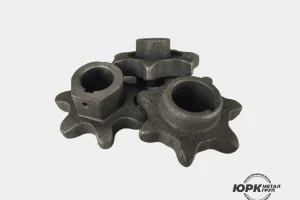

Зірочка Z=7 під ланцюг ПРД-38,0/ТРД-38,0
| t, мм | Z | d, мм | Тип маточини |
|---|---|---|---|
| 38,0 | 7 | 20 | одностороння |
| 38,0 | 7 | 20 | двостороння |
| 38,0 | 7 | 25 | одностороння |
| 38,0 | 7 | 30 | одностороння |
| 38,0 | 7 | 30 | двостороння |
| 38,0 | 7 | 35 | двостороння |
t — крок (38,0 мм), Z — кількість зубів, d — діаметр отвору/посадки.
Зірочка Z=8 під ланцюг ПРД-38,0/ТРД-38,0
| t, мм | Z | d, мм | Тип маточини |
|---|---|---|---|
| 38,0 | 8 | 25 | одностороння |

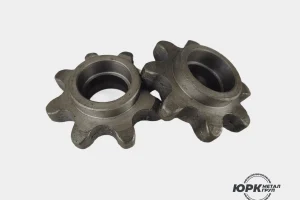

Зірочка Z=8 під підшипник під ланцюг ПРД-38,0/ТРД-38,0
| t, мм | Z | Призначення |
|---|---|---|
| 38,0 | 8 | під 204 підшипник |

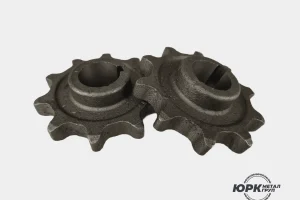

Зірочка Z=9 під ланцюг ПРД-38,0/ТРД-38,0
| t, мм | Z | d, мм | Тип маточини |
|---|---|---|---|
| 38,0 | 9 | 40 | одностороння |

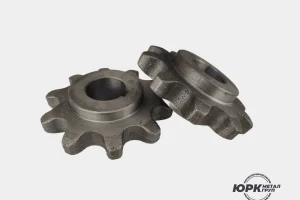

Зірочка Z=10 під ланцюг ПРД-38,0/ТРД-38,0
| t, мм | Z | d, мм | Тип маточини |
|---|---|---|---|
| 38,0 | 10 | 30 | одностороння |
| 38,0 | 10 | 40 | двостороння |
| 38,0 | 10 | 50 | двостороння |

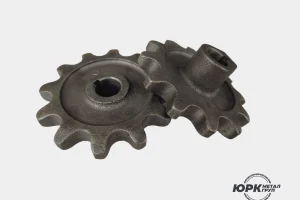

Зірочка Z=12 під ланцюг ПРД-38,0/ТРД-38,0
| t, мм | Z | d, мм | Тип маточини |
|---|---|---|---|
| 38,0 | 12 | 30 | одностороння |

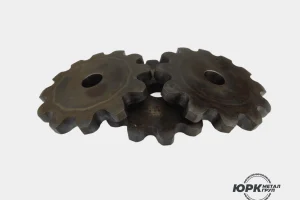

Зірочки під ланцюг (сталь)
| Параметр | Значення |
|---|---|
| t, мм | 38,0 |
| Кількість зубців | 8 - 20 |
| Матеріал | сталь |
| Отвір | чорновий під розточку 30 мм |
Виготовлення зірочок під замовлення
Виготовляємо сталеві зірочки під транспортерний ланцюг з кроком 38,0/38,1/38,4/41,3/41,4 за кресленням, ескізом або зразком. Можливе виконання з чорновим отвором під подальшу розточку під вашу посадку (отвір/шпонка/фіксація).Для точного підбору та розрахунку вартості нам потрібні базові параметри: Z (кількість зубів), тип маточини, потрібний діаметр отвору і шпонка (або інше кріплення), а також умови роботи. За можливості — додайте фото вузла або зразка.Щоб швидко отримати ціну: завантажте анкету, заповніть її та надішліть нам на електронну пошту — підготуємо розрахунок і пропозицію під ваші потреби.Матеріали для виготовлення зірочок
Підбираємо матеріал зірочки під навантаження, швидкість і середовище роботи (пил/волога/абразив). У нашому асортименті — зірочки для ланцюгових передач промислового та аграрного застосування.- Чавун: СЧ15–32, СЧ18–36, СЧ21–40;
- Середньовуглецеві та леговані сталі: 40, 45, 40Х, 35Л, 35ХГСА;
- Пластмаси (капрон, поліуретан) — для натяжних/напрямних зірочок, які не передають крутний момент.
Коли обирають чавунні, а коли сталеві зірочки
Чавунні зірочки доцільні при невеликих колових швидкостях і помірних навантаженнях. Сталеві зірочки зазвичай обирають для вищих швидкостей, більших навантажень і підвищених вимог до ресурсу.Термічна обробка та зносостійкість
Для підвищення довговічності можливі такі варіанти обробки (залежно від матеріалу та задачі):- Чавунні — твердість зубчастого вінця після гартування та відпуску: HB 320–430;
- Сталеві — гартування струмами високої частоти до твердості HRC 35–50 на глибину 2–3 мм.
Технологія виготовлення
Технологія залежить від матеріалу та технічних вимог до вузла:- Чавунні зірочки — лиття із готовими зубами з подальшою обробкою отвору в маточині та торців;
- Сталеві зірочки — фрезеровані або накатані зуби (метод накатування все частіше застосовують у серійному виробництві);
- Сталеві зірочки товщиною до 6 мм можуть виготовлятися методом холодного штампування із готовими зубами;
- Шпонкові канавки виконуються протяжкою або методом довбання, кріпильні/стопорні отвори свердляться, за потреби нарізається різьба.
