Плоскі зірочки (без маточини) — компактні рішення для ланцюгових приводів
Плоскі зірочки (без маточини) застосовують у ланцюгових приводах, коли важливо зменшити вагу та габарити вузла або спростити конструкцію. На відміну від зірочок із маточиною, плоскі виконання зручні для інтеграції у вузол, де посадка/кріплення реалізуються конструктивно (через окремі деталі або вузлове рішення) і не вимагають класичної “маточини” у самій зірочці.
Такі зірочки використовуються в промислових конвеєрах, сільськогосподарській техніці та машинобудуванні для зчеплення з роликовими ланцюгами. Окремий популярний сценарій — використання плоских зірочок як змінних вінців, коли зношувану частину можна замінити швидше і дешевше, без повної заміни вузла.
Де застосовуються
- промислові конвеєри, транспортери, лінії подачі;
- аграрна техніка та допоміжні механізми з ланцюговими передачами;
- машинобудування та нестандартні вузли, де важливі компактність і ремонтопридатність;
- вузли зі змінним вінцем (швидка заміна зношеної частини).
Матеріали та виконання
Залежно від умов роботи плоскі зірочки можуть виготовлятися зі сталі 45 або нержавіючої сталі. Вибір матеріалу визначають навантаження, ресурс, наявність вологи/мийних процесів та інші фактори середовища. За потреби можливе виготовлення з урахуванням вимог до зносостійкості та точності зачеплення.
Як правильно підібрати плоску зірочку
Підбір робиться під конкретний ланцюг і вузол. Основні параметри:
- тип і стандарт ланцюга (ISO / ASA(ANSI) / ГОСТ);

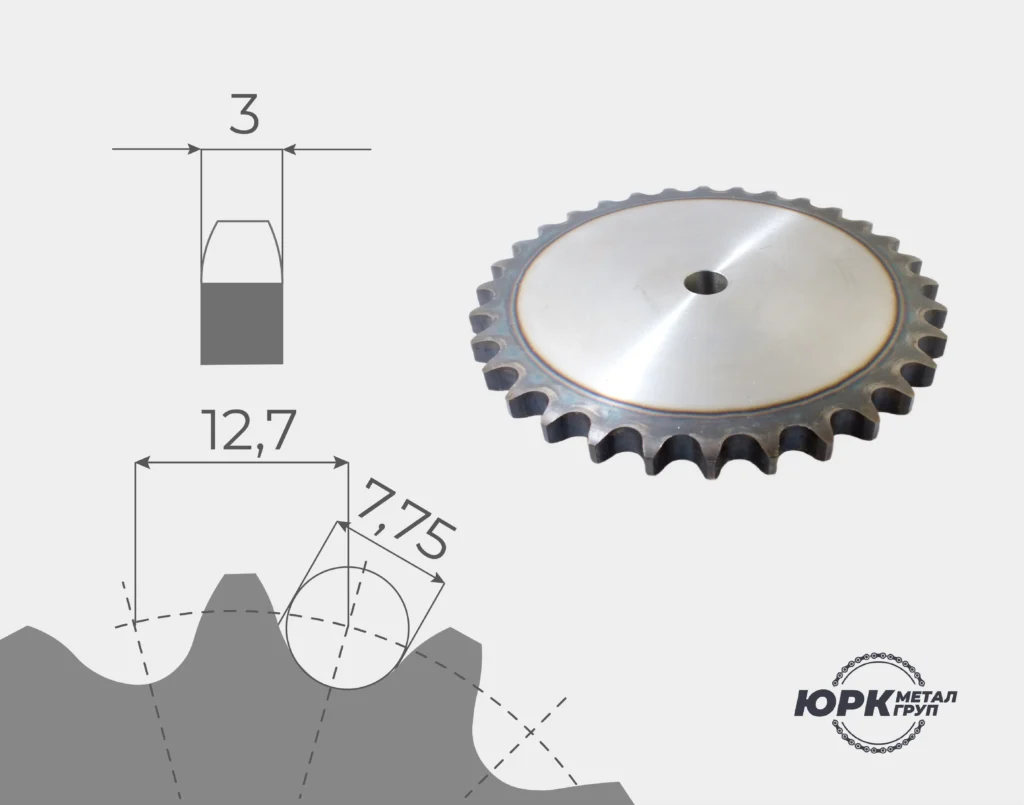

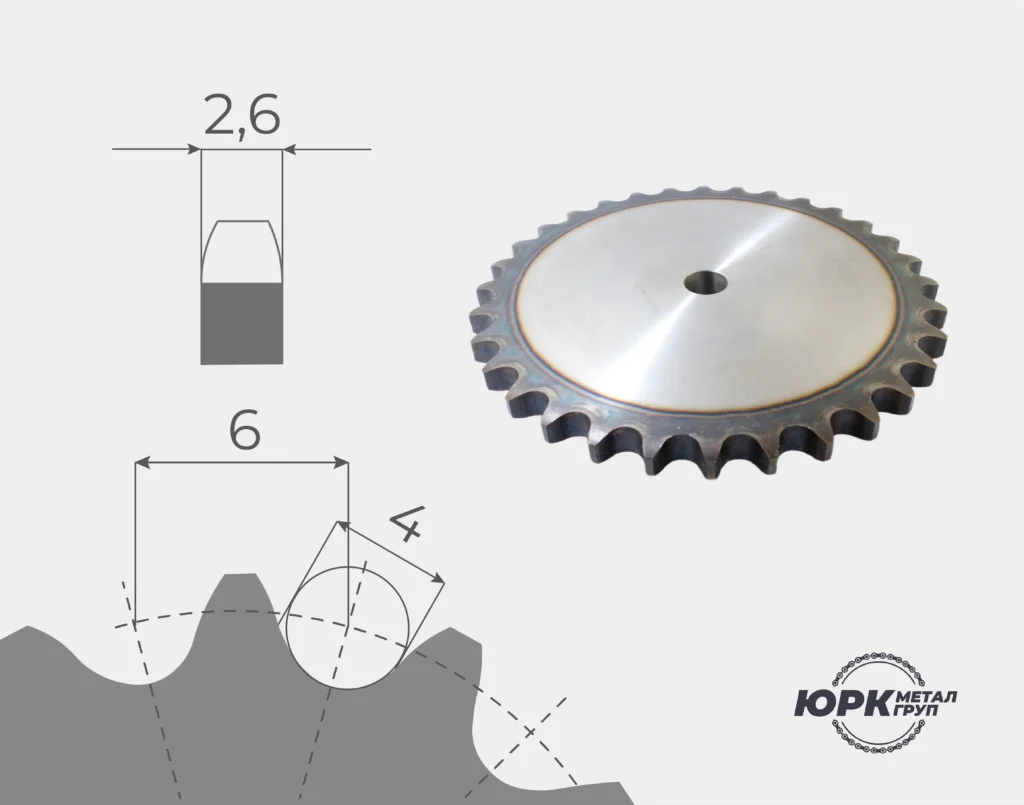

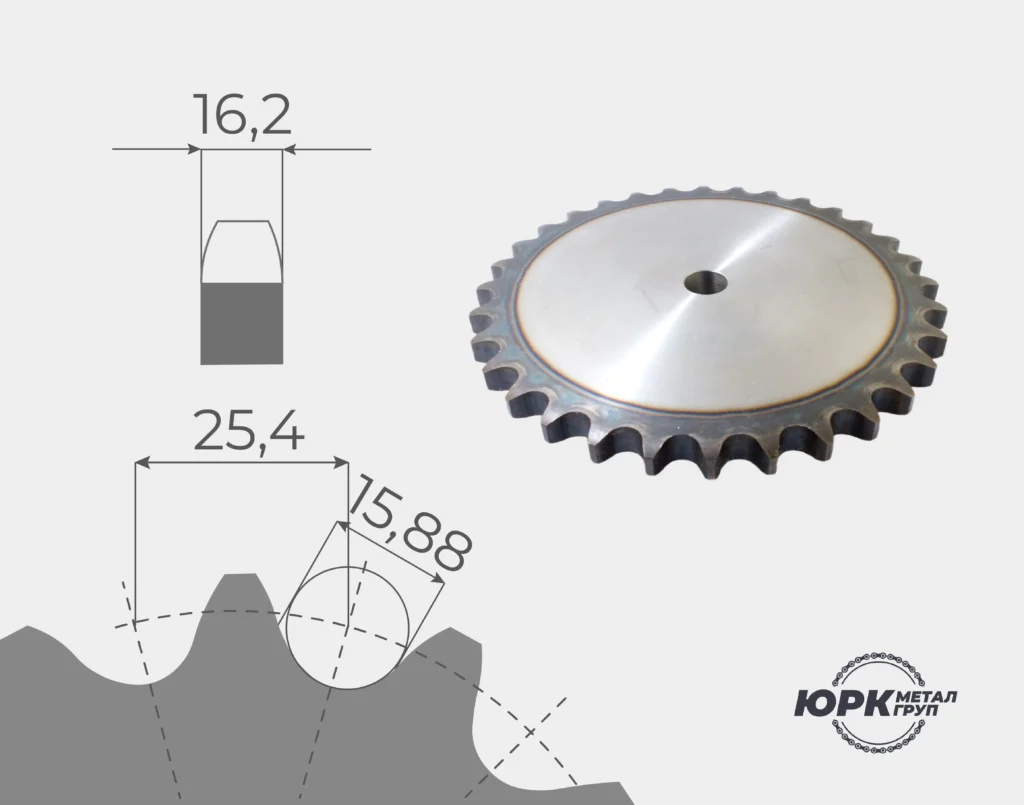

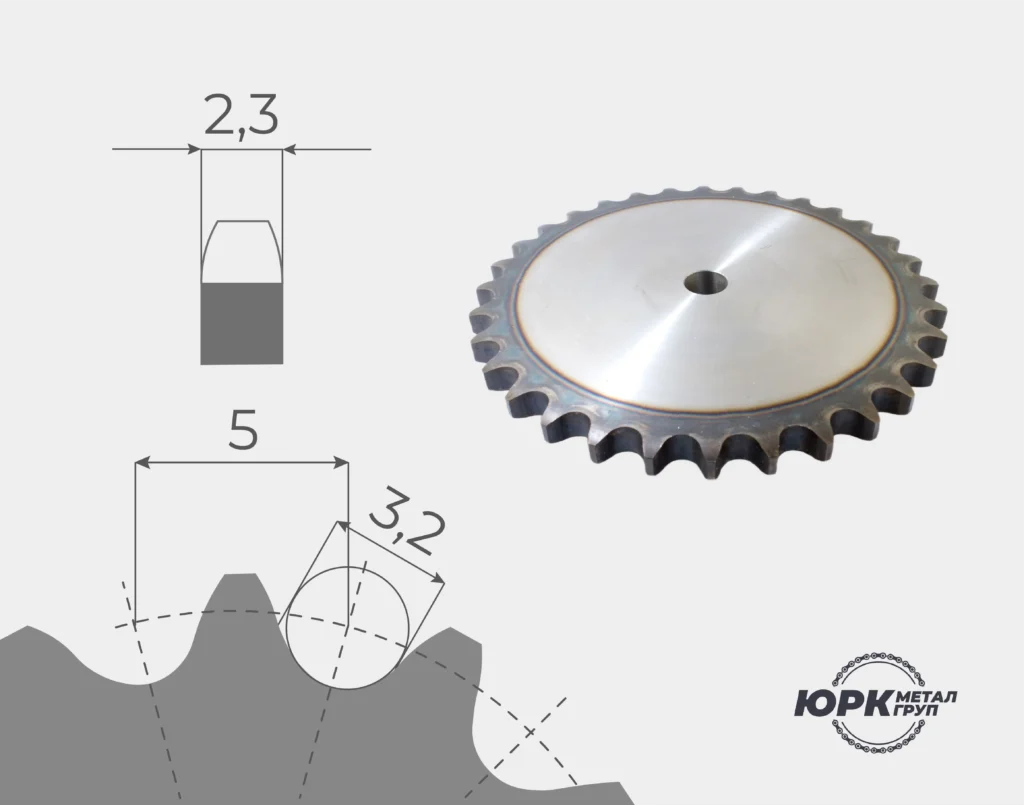

- крок (pitch) та типорозмір ланцюга;
- кількість зубів (впливає на передаточне відношення, плавність ходу та знос);
- кількість рядів (однорядні/двохрядні рішення — якщо застосовується у вашій конструкції);
- товщина/ширина зірочки та габаритні обмеження;
- посадка/підготовка під вузол: отвір під вал, шпонка або шліци — за потреби.
Що надіслати для швидкого підбору
- маркування ланцюга або фото ланцюга/зірочки (бажано з лінійкою);
- потрібна кількість зубів або цільове передаточне відношення;
- кількість рядів, товщина та габаритні обмеження;
- посадка (за потреби): діаметр отвору, шпонка або шліци;
- якщо є — креслення або зразок.
За потреби виготовляємо плоскі зірочки під замовлення за кресленням або зразком — з урахуванням ваших параметрів і умов роботи.
