Механические соединения для конвейерных лент
Для соединения конвейерных лент с помощью механических соединителей вам не понадобится специальное помещение или тяжелое оборудование. Сам процесс соединения отличается выразительной легкостью и быстротой, что делает его более удобным по сравнению с традиционным вулканизированным соединением. Механические замки делятся на два типа: шарнирные и неразъемные, а также методом крепления — заклепочные и болтовые. Их изготовление осуществляется из различных материалов, таких как толстолистовая сталь, нержавеющая сталь (для химически агрессивных процессов), немагнитный сплав (для взрывобезопасных условий), а также другие сплавы, специально предназначенные для учета особых условий эксплуатации, таких как ударная нагрузка или абразивное воздействие. Такой широкий выбор материалов гарантирует соответствие механических соединителей различным требованиям и средам применения.

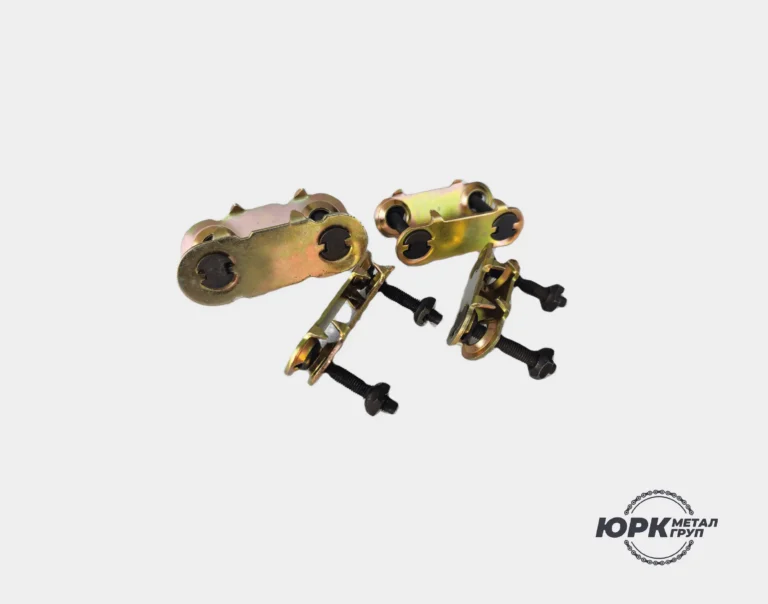

БОЛТОВЫЕ СОЕДИНЕНИЯ ДЛЯ КОНВЕЕРНЫХ ЛЕНТ
Болтовые соединения для транспортерных лент специально разработаны для решения наиболее требовательных задач по работе с материалами. Они предназначены для использования с лентами, имеющими разрывное усилие до 1000 Н/мм и используются для транспортировки высокоабразивных материалов, таких как песок, гравий, щебень, а также уголь, цемент и соль.
Болтовые неразъемные соединения обеспечивают прочное соединение без просеивания. Прочность такой крепи достигается сжатием пластин, которые крепятся над и под лентами с помощью высокопрочных болтов. Болты сжимают верхнюю и нижнюю пластины так, что нагрузка соединения равномерно распределяется по всей ширине каждой крепежной пластины.
Характеристики
| Тип | Толщина ленты, мм | Прочность ленты, N/мм | Ø барабана, мм |
|---|---|---|---|
№ 1.5 |
11-17 |
500 |
400 |
№ 2 |
14-21 |
800 |
700 |
№ 2.5 |
19-25 |
800 |
1000 |
№ 140 |
5-11 |
400 |
300 |
№ 190 |
8-14 |
630 |
400 |

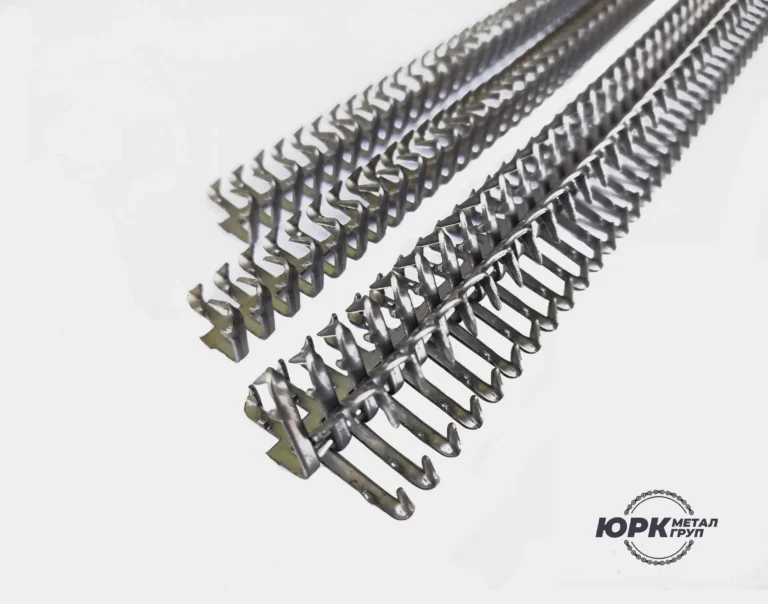

СОЕДИНЕНИЕ ДЛЯ ТРАНСПОРТЕРНОЙ ЛЕНТЫ ТИПА «КРОКОДИЛ»
Соединение для транспортерной ленты типа «Крокодил» предназначено для соединения транспортерных и норийных лент. Ширина соединения составляет 290 мм. Комплект включает в себя два зажима, которые зажимаются на двух стыках ленты, и стальной прут, которым соединяются зажимы. В случае, если ширина ленты меньше ширины зажима, можно обрезать соединение до соответствующего размера. Также соединения можно разрезать на части, если лента используется на желобковом конвейере.
Принцип работы соединителей: зубцы входят в ленту и фиксируются в каркасе. Конструкция зубцов обеспечивает защиту волокон после проникновения в каркас. Соединительная балка и неразъемная конструкция гарантируют надежное удержание ленты, подобно тискам, и равномерное распределение натяжения по всей ее ширине.
Характеристики
| Тип | Толщина ленты, мм | Ширина зажима, мм |
|---|---|---|
№ 20 |
4-5 |
290 |
№ 25 |
5-6 |
290 |
№ 27 |
6-7 |
290 |
№ 35 |
7-8 |
290 |
№ 45 |
8-9.5 |
290 |
№ 55 |
10 |
290 |

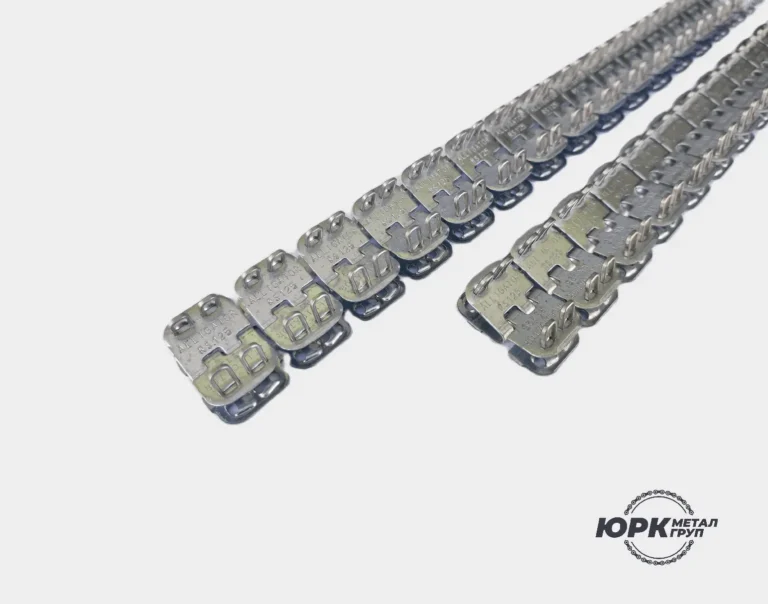

СОЕДИНЕНИЕ ДЛЯ ТРАНСПОРТЕРНОЙ ЛЕНТЫ ТИПА «ALLIGATOR READY SET»
Соединения для транспортерных лент под брендом Alligator Ready Set или Alligator, благодаря своей универсальности и простоте установки, широко используются в различных отраслях. Эти стыковые соединения, также известные как соединения-крокодилы, такие как Alligator RS 62, RS 125, RS 187, широко используются в конвейерном оборудовании пищевой промышленности, деревообработке, аэропортах для транспортировки багажа, складах и почтовых конвейерах, сельскохозяйственном оборудовании, химических отраслях и общеназначенных конвейерных системах, позволяя осуществлять соединение различных типов полимерных транспортерных лент из ПВХ, полиуретана и резинотканины.
Соединения Alligator Ready Set (Аллигатор) изготавливаются из материалов, таких как сталь (с гальваническим покрытием для защиты от коррозии), нержавеющая сталь (стойкая к истиранию, магнитному воздействию, коррозии от контакта с кислотами и другими химическими веществами), а также с высокопрочного сплава Megalloy (Мегаллой), устойчивого к истиранию. Срок службы соединений из сплава Megalloy превышает срок службы соединений Alligator, изготовленных из стали. Использование соединений Alligator из сплава Megalloy не рекомендуется в условиях ударных нагрузок в агрессивной среде.
Преимущества стыковых шарниров Alligator Ready Set: простота установки, скорость монтажа, отсутствие дополнительных затрат на транспортерную ленту, минимальная необходимость инструментов для закрепления. Кроме того, при соединении лент небольшой длины можно закрепить замок без использования специального инструмента, просто используя молоток.
Принцип установления соединений Alligator Ready Set достаточно прост и эффективен. Встроенные скобы соединений вставляются между волокнами каркаса конвейерной ленты, избегая повреждений корда. С помощью молотка выступающая часть скоб проникает через стыкующую ленту и фиксируется крестообразно, что мешает расклепыванию соединения во время натяжения и эксплуатации транспортерной ленты.
После установки соединений на обе стороны конвейерной ленты ленту натягивают, а каждая часть соединения объединяется с помощью специального соединительного штифта (троса). Выступающие части штифта, при необходимости, фиксируются входящими в комплект шайбами. В целом, трос надежно фиксируется в соединении, без риска выпрыгивания его из места.
Характеристики
| Тип | Толщина ленты, мм | Прочность ленты, N/мм | min Ø барабана, мм |
|---|---|---|---|
RS 62 |
1,5-3,2 |
200 |
50 |
RS 125 |
3,2-4,8 |
315 |
75 |
RS 187 |
4,8-6,4 |
400 |
100 |

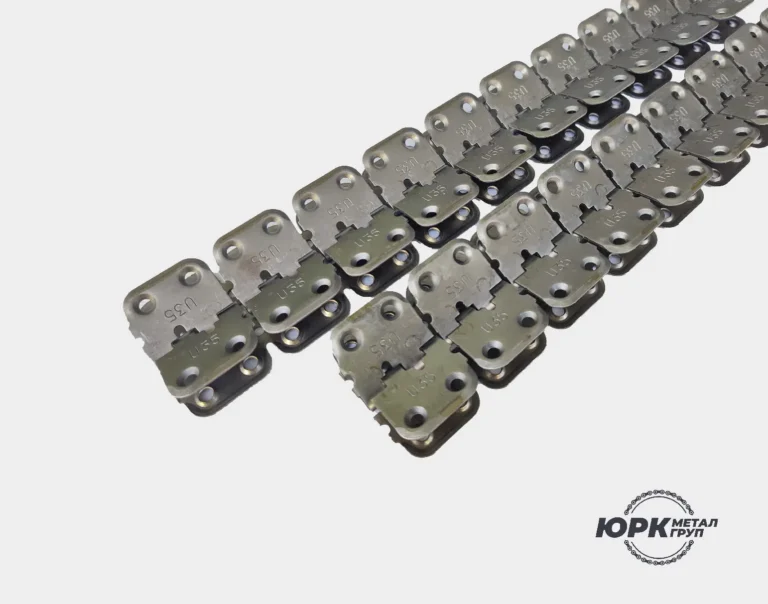

РАЗЪЕМНЫЕ СОЕДИНИТЕЛИ U35, U45, U55 ДЛЯ СТИКОВАНИЯ КОНВЕЕРНЫХ ЛЕНТ
Конструктивная особенность механических разъемов U35, U45, U55 заключается в уникальном методе соединения механического шарнира с конвейерной лентой, используя алюминиевые, стальные или нержавеющие заклепки. Этот процесс не требует специального оборудования и инструментов при монтаже.
Механические разъемы U35, U45, U55 устанавливаются на конце ленты, соединяясь с помощью заклепок, используя обычный молоток или специальный инструмент для вытяжных заклепок. Обе части стыка затем объединяются по принципу «молния-соединения», а соединительный стержень NC187 вводится внутрь.
Соединительный стержень представляет собой отрезок каната специальной конструкции, длина которого зависит от ширины конвейерной ленты.
Разъемные разъемы U35, U45, U55 поставляются в комплекте для ленты шириной 1000 мм, но могут адаптироваться для любой ширины путем добавления или вычитания звеньев.
5 плюсов в пользу выбора разъемных механических соединителей U35, U45, U55:
- Легкость и удобство монтажа:
- Процесс монтажа прост и удобен.
- Высокая прочность соединения:
- Обеспечивается высокая прочность механического соединения.
- Нет Потребности в Дорогом Оборудовании:
- Не требуется приобретение дорогостоящего оборудования для установки.
- Возможность повторного использования:
- Соединители U35, U45, U55 можно использовать повторно на других лентах после демонтажа.
- Доступная Цена:
- Соединители U35, U45, U55 имеют доступную цену среди подобных прочных зажимов для транспортерной ленты.
Преимущества разъемов U35, U45, U55:
- Не требуется слойка ленты перед стыковкой.
- Гибкость стыка не создает напряжения при прохождении через барабаны.
- Равномерная толщина ленты в месте механического соединения не затрудняет прохождение очистных устройств.
- Упрощенный демонтаж и монтаж ленточного полотна в любом месте.
- Возможность увеличения/уменьшения длины стыка за счет добавления/сокращения звеньев, подходящего для соединения лент любой ширины.
- Возможность повторного использования замка после демонтажа.
Области применения:
- Производство строительных смесей.
- Составы и логистические центры.
- Транспорт искусственных грузов.
- Транспорт зерновых и других сельскохозяйственных продуктов и т.д.
Характеристики
| Тип | Материал | Тип соединения | Толщина ленты, мм | Прочность ленты, N/мм | min Ø барабана, мм |
|---|---|---|---|---|---|
U 35 |
сталь |
разъемные соединители |
5-8 |
350, 400, 500, 600, 630 |
125, 150, 175, 200, 220, 225, 250, 300 |
U 45 |
сталь |
разъемные соединители |
7-11 |
350, 400, 500, 600, 630 |
125, 150, 200, 225, 250, 300, 350 |
U 55 |
сталь |
разъемные соединители |
9-13 |
800 |
250, 300, 350, 400 |

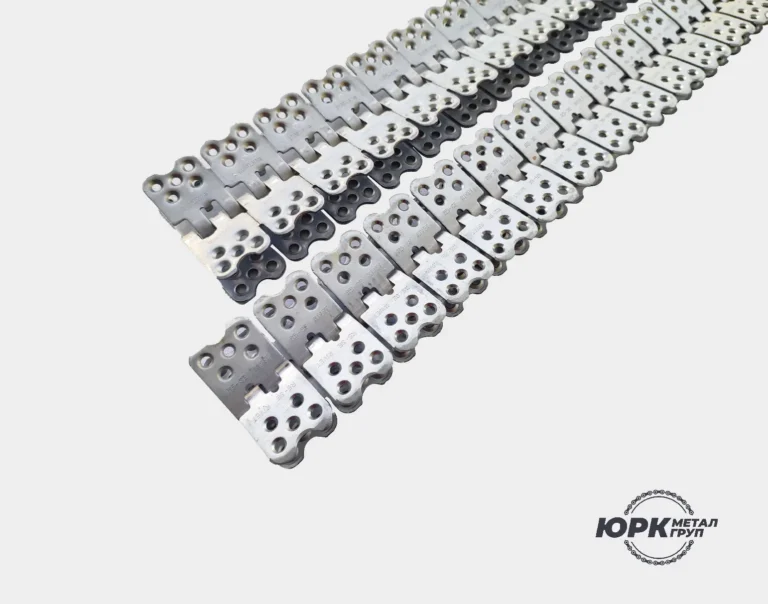

РАЗЪЕМНЫЕ СОЕДИНИТЕЛИ R2, R5, R5½ ДЛЯ СТИКОВАНИЯ КОНВЕЕРНЫХ ЛЕНТ
Механические соединители R2, R5, R5½ – идеальный выбор для транспортировки различных материалов, таких как песок, щебень, строительные смеси, зерно, сыпучие и искусственные грузы, на разных типах конвейеров, включая прямые и желобчатые.
Основные особенности:
- Универсальность применения:
- Подходят для стыковки конвейерных лент в производствах бетона, стройматериалов, добычи песка, глины, соли и транспортировки зерна и т.д.
- Различные Комплектации:
- Поставляются с алюминиевыми заклепками 5х25 или винтами 5х30 с низкими гайками в зависимости от потребностей.
- Конструктивная Уникальность:
- Соединение механического шарнира с конвейерной лентой осуществляется с помощью заклепок или винтов.
Монтаж и функциональность:
- Устанавливаются на концы ленты и соединяются по принципу «замка-молнии».
- Шарнирные петли конца конвейерной ленты помещаются между петлями другой части.
- Соединительный стержень К20 или стальной стержень полимерной оплетке NC вводится внутрь.
Преимущества разъемов R2, R5, R5½:
- Не требуется послойная обработка перед стыковкой.
- Гибкость полученного стыка не создает напряжения при прохождении лентой барабанов.
- Равномерная толщина ленты не затрудняет прохождение очистных устройств.
- Упрощенный демонтаж и монтаж ленточного полотна в любом месте.
Выбор соединителей:
- Определите прочность конвейерной ленты.
- Измерьте толщину ленты.
- Измерьте диаметр приводного барабана.
- Выберите размер соединителя в соответствии с измерениями.
- Выберите способ установки на заклепках или винтах в зависимости от потребностей.
Характеристики
| Тип | Материал | Тип соединения | Толщина ленты, мм | Прочность, N/мм | min Ø барабана, мм |
|---|---|---|---|---|---|
R2 |
сталь |
разъемные соединители |
6-10 |
100, 150, 170, 200, 250, 280, 315, 350, 400, 500, 600 |
125, 150, 200, 220, 250, 300, 350, 400 |
R5 |
сталь |
разъемные соединители |
8-12 |
315, 350, 400, 500, 600, 630, 650, 800 |
200, 220, 250, 300, 350, 400 |
R5½ |
сталь |
разъемные соединители |
10-15 |
500, 600, 630, 650, 800, 1000 |
250, 300, 350, 400, 700, 850, 1000 |
